自动套标机

一、项目介绍:

全自动套标又名盘标也叫卷标,是用于全自动套标机上用的一种热收缩膜标签卷材。自动套标机自动跟踪、自动切断、自动套标、自动定位,然后加热收缩的一种新型标签。自动套标广泛应用于桶装水、瓶装矿泉水、纯净水、苏打水、果汁、蔬菜汁、饮料、可乐、乳品、牛奶饮品、酸奶、豆腐乳、料酒、各种醋、番茄酱、辣椒酱、酱油、洗发水、洗涤剂、洗洁精、消毒液、杀虫剂、农药等瓶体标签。

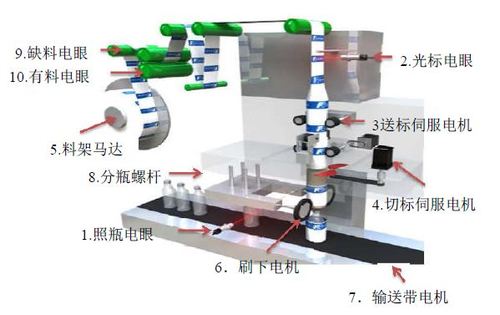

                 自动套标机示意图


基本性能要求

1、主要功能:送标/切标;

2、运行速度:正常速度400个/分钟;

3、标长:90mm;

4、采用SMART内部定位系统;

5、使用触摸屏RS485通信将参数写入伺服放大器。

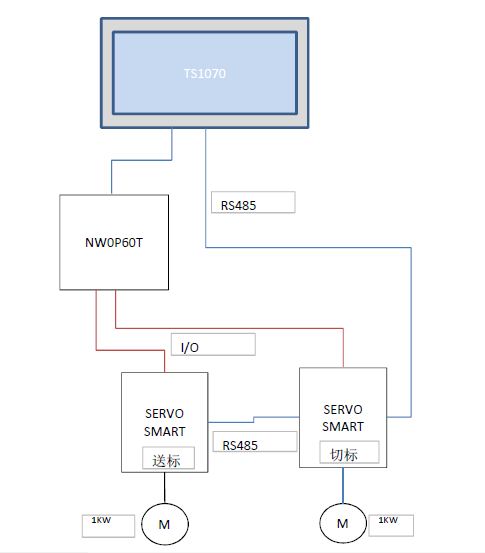

二、伺服系统:


      2、系统配置:

            1):输送带变频器FRN0006C2S-7C

            2):定位皮带变频器FRN0004C2S-7C

            3):分瓶螺杆变频器FRN0004C2S-7C

            4):料架变频器FRN0004C2S-7C

        5):切刀伺服RYH152F5-VV2/GYS102D5-RC2

            6):送标伺服RYH152F5-VV2/GYS102D5-RC2

            7):PLC NWNP60T

            8):触摸屏TS1070

三:富士伺服特点:中断定位控制
